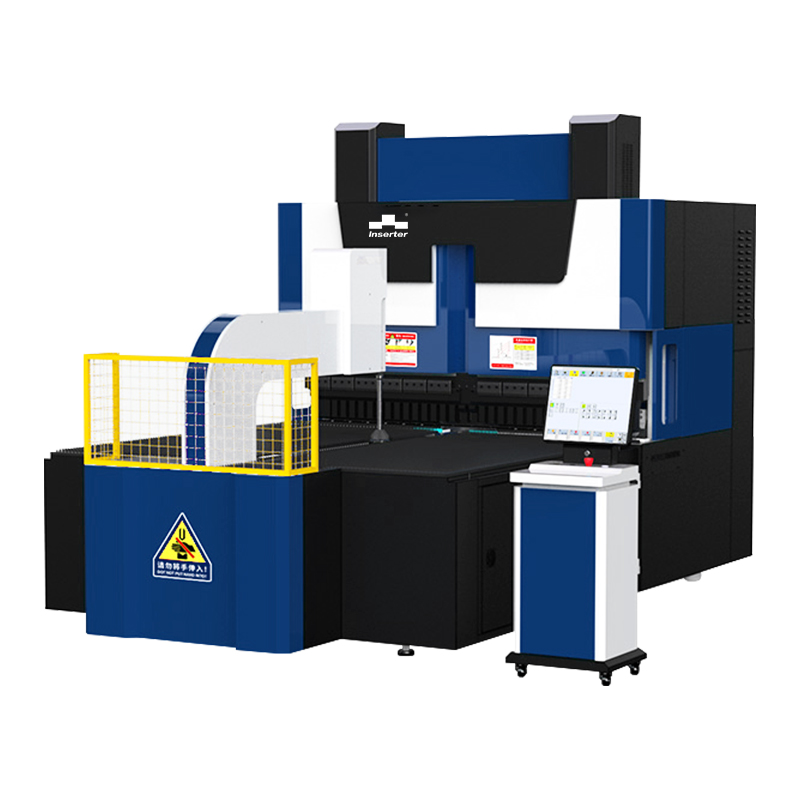

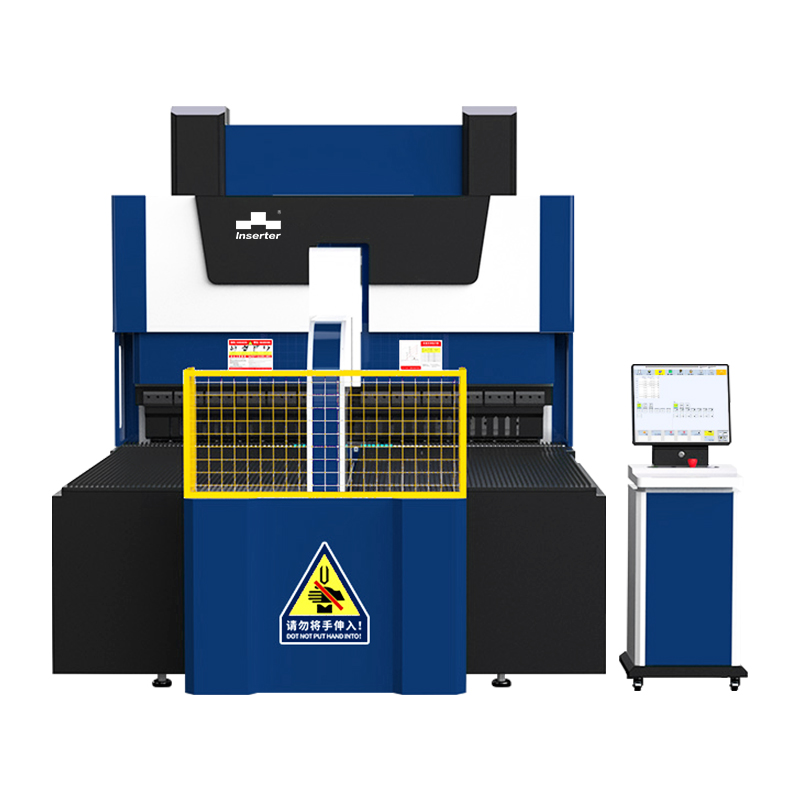

Descripción general
Este Centro de Benderos de panel utiliza movimiento sincronizado de múltiples eje y herramientas de Bend Universal para completar múltiples bordes y curvas en un solo ciclo. Al combinar seis ejes de curvatura y ocho ejes de alimentación/posicionamiento bajo control CNC, ofrece hasta 3–5 × el rendimiento de los frenos de prensa tradicionales mientras reduce el consumo de energía por la mitad. Ideal para marcos de caja, paneles grandes y perfiles personalizados en gabinetes, HVAC, ascensores y fachadas arquitectónicas.
Características clave
Control múltiple concurrente
Seis ejes de curvatura sincrónicos (X1/X2, Y1/Y2, Z1/Z2) y ocho ejes de alimentación/posición (U1/U3, D1/D2, C1/C3, H1/H3) Manejo de posicionamiento, rotación y curva en una secuencia programada.

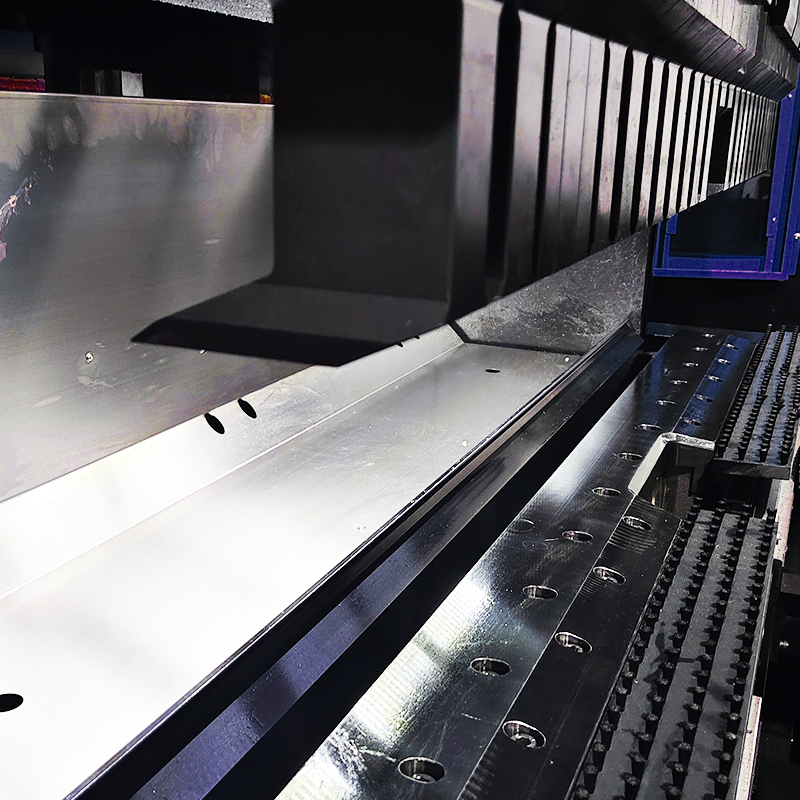

Herramientas de Bend Universal
Un conjunto de cabezales modulares de puñetazo/troquelas se realiza rectas, reversa y se dobla sin cambios en la herramienta, lo que está formando múltiples y multi-flexión en una sola pasada.
Los servomotores de AC de precisión de servo
y los tornillos de bola acoplados directos aseguran un movimiento de baja vibración y sin reacción. Precisión de posicionamiento repetido: ± 0.005 mm; Precisión del ángulo de curvatura: ± 0.5 °; Precisión de dimensión: ± 0.1 mm.

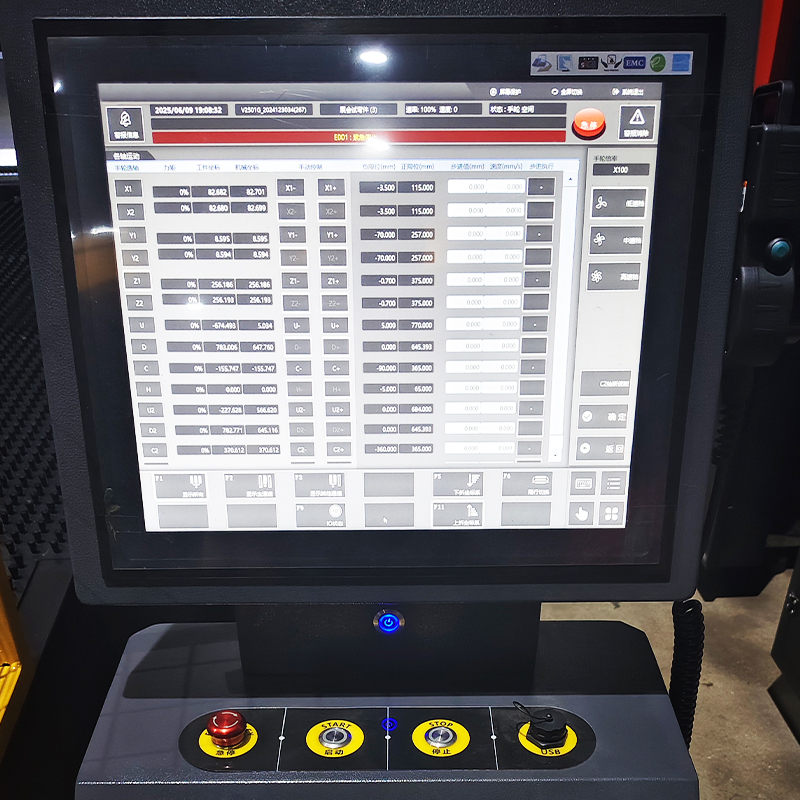

Interfaz CNC
Gran forma de color Touch Screen (admite inglés/chino) con importación DXF, programación bidimensional, almacenamiento de recetas en pantalla y selección de bombas de herramientas de un solo toque.
Construcción robusta
marco de acero soldado con costillas optimizadas FEM, tratamiento de alivio previo al estrés y tornillos de bola de alta carga/conjuntos de riel garantizan la rigidez y la estabilidad.

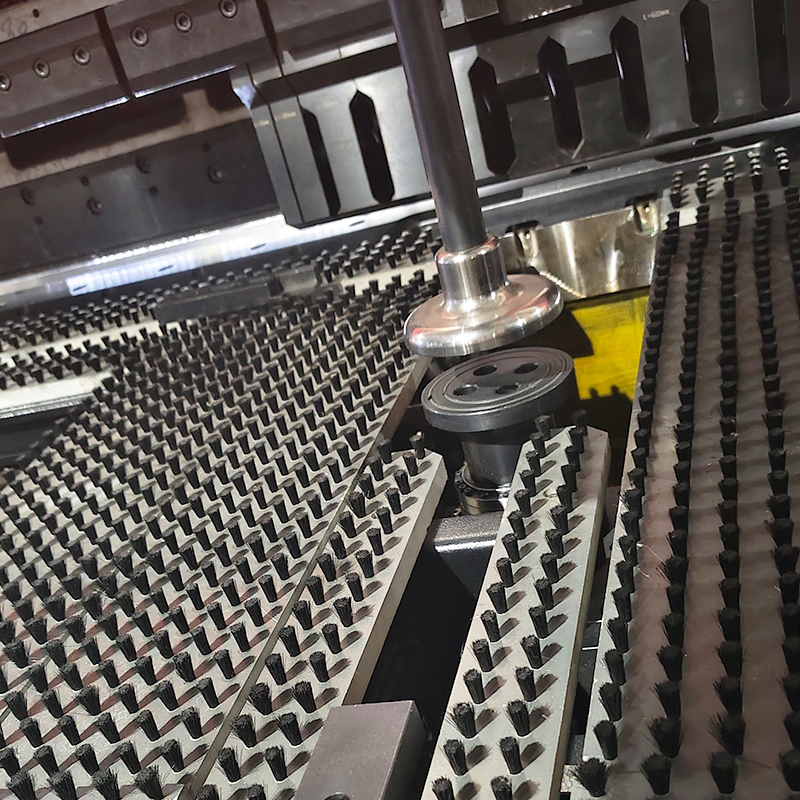

La pieza de trabajo flexible manejo de
las abrazaderas de vacío neumático asegura paneles de hasta 2,000 mm de ancho y 350 mm de alto. La rotación del eje C (± 360 °) y los elevadores del eje H de brazo oscilante admiten geometrías complejas.
SEGURIDAD Y MANTENIMIENTO
Guardias completamente cerradas, enclavamientos de curva de luz, paradas de emergencia y autoslubicación centralizada extienden el tiempo de actividad y protegen a los operadores.
Especificaciones técnicas
| Valor | de parámetro |
| Ancho de curvatura | Hasta 2,000 mm |
| Tamaño máximo del panel | 1,500 × 2,000 mm |
| Altura máxima de curva | 350 mm (de lado a lado) / 170 mm (todo) |
| Mínimo Tamaño de formación | 320 × 250 mm |
| Capacidad | Acero suave de 2 mm / 1,5 mm de acero inoxidable / 3 mm de aluminio |
| Velocidad de curvatura | 0.2 s por curva |
| Hachas controladas | 14 (6 curvas + 8 alimento/rotación) |
| Control de CNC | Importación DXF, programación 2D, EtherCat de 64 ejes |
| Requisitos de energía | 380 VAC, pico 15 kW, avg. 2 kW |
| Nivel de ruido | ~ 60 dB |
Aplicaciones
Gabinetes eléctricos y recintos
Conductos y plenums de HVAC
Alcanzos de ascensores y rieles
Equipo de cocina y hospitalidad
Paneles arquitectónicos y revestimiento
Marcos automotrices y de bicicletas
¿Por qué elegir este Centro de Benderos de panel?
Te emocionará
Ejecutar este doblador de panel requiere solo un ciclo para completar todas las curvas que necesita. Con los troqueles universales, puede ahorrar tiempo cambiando los troqueles, y el mismo marco puede procesar desde un pequeño radio hasta una brida amplia en segundos.
Gracias al eje servo y las funciones límite, estas funciones aseguran la consistencia de la precisión de la flexión, de modo que cada curva se pueda bloquear en la misma posición. Cuando necesite doblar una forma compleja, simplemente importe el archivo DXF, ajuste algunas configuraciones en la pantalla táctil y el panel del panel se pondrá en funcionamiento de inmediato.
Para los fabricantes que necesitan hacer paneles largos, cajas profundas y soportes de esquina, esta máquina puede manejarlos a todos. La abrazadera de vacío estabiliza todas las partes, y el eje C con el brazo oscilante puede fijar piezas de trabajo de gran tamaño directamente al área de flexión.
