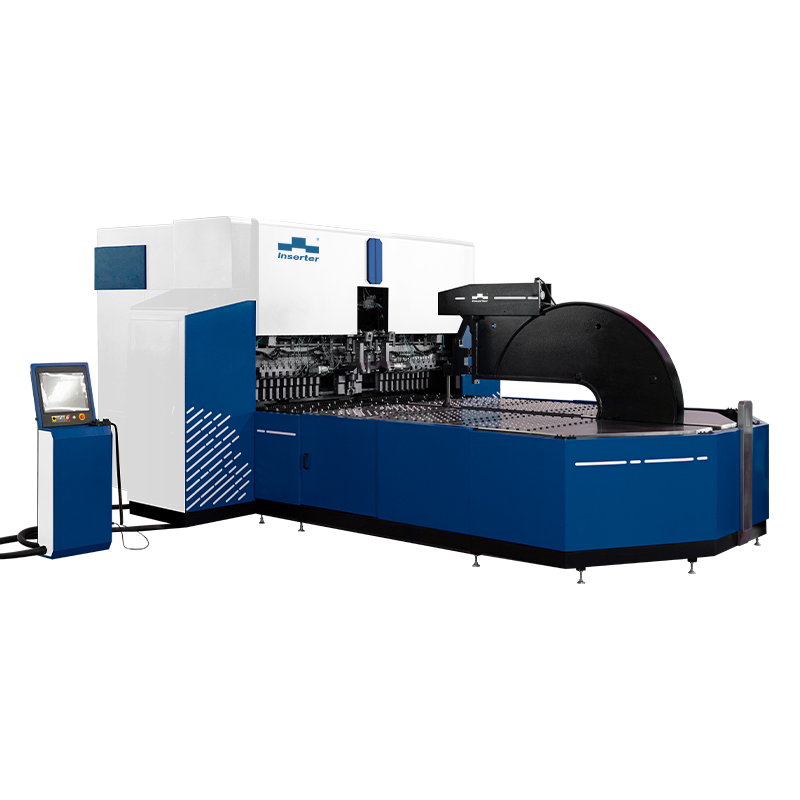

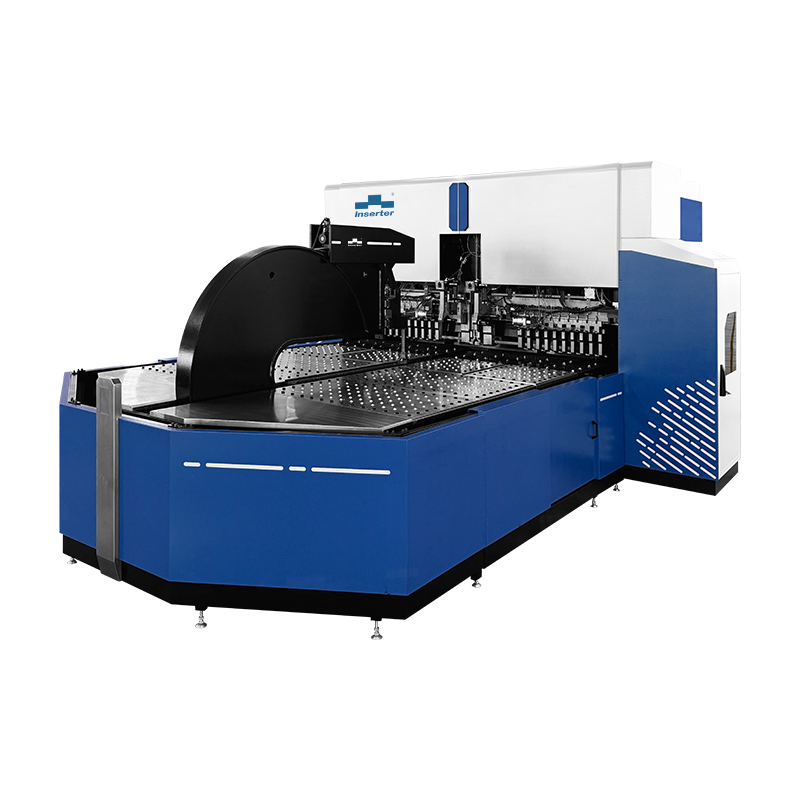

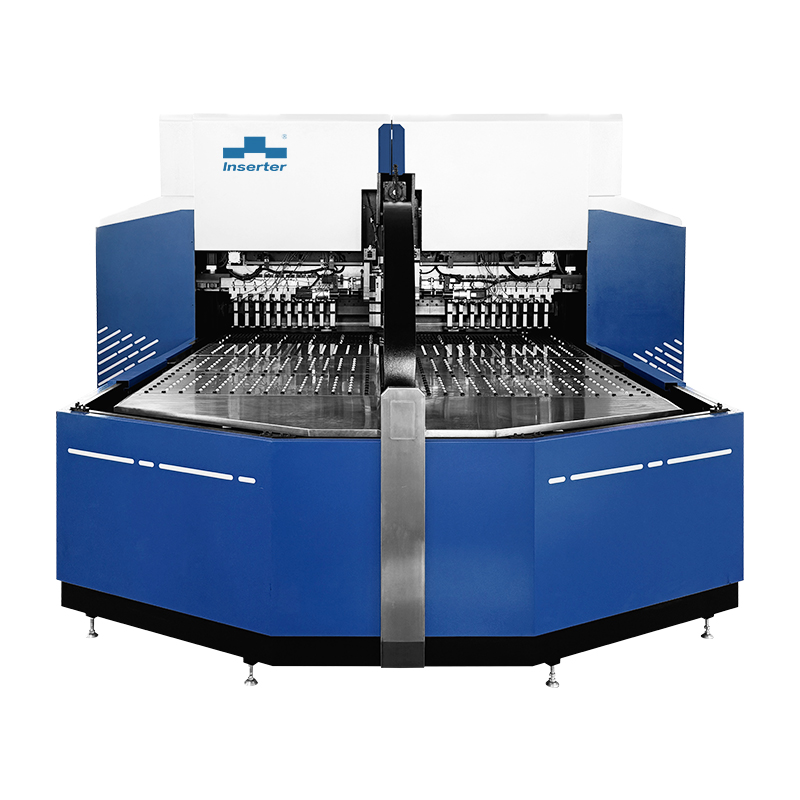

Introducción de Bender de panel de cambio de herramientas totalmente automática
Parámetros del panel de Bener
| Nombre | Parámetro |
| Longitud de flexión | 2200 mm |
| Longitud | 2200 mm |
| Ancho de la hoja | 1500 mm |
| Altura de flexión | 200 mm |
| Altura de flexión de cuchillo de flexión opcional | Personalizado |
| Tamaño de formación mínimo para formación de cuatro lados | 400*215 mm |
| Tamaño de formación mínimo para formación de dos lados | 215 mm |
| Radio de arco más bajo | 1.2 mm |
| Velocidad de flexión continua más rápida | 0.2s/cuchillo |
| Modo de cambio de herramienta | Automático |
| Modo de alimentación | Brazo de prensa |
| Ángulo de flexión | 0-180 ° |
| Espesor de flexión máximo (acero suave) | 2 mm |
| Espesor de flexión máximo (acero inoxidable) | 1.2 mm |
| Espesor de flexión máximo (placa de aluminio) | 3 mm |
| Número de hachas | 18 ejes estándar + 1 eje opcional |
| Tamaño del equipo | 6100*3700*2920 mm |
| Peso del equipo | 26000 kg |
Introducción del sistema de flexión
Adopta el modo de control del bus EtherCAT y admite hasta 64 ejes de control;
Admite la visualización en tiempo real de funciones de animación y simulación 3D;
Admite la corrección del ángulo visual en línea y la detección del espesor de la placa;
Admite monitoreo de colisión en línea de herramientas de flexión;
Admite acciones de flexión como ángulo, arco, prensado de borde y personalizado;
Admite el control completo de circuito cerrado de sensores de desplazamiento absoluto de 8 vías;
Admite la generación automática de programas importando dibujos 2D y 3D.
Estructura principal y características del panel de panel
El equipo se compone principalmente de un marco, un portaobjetos superior, una unidad de flexión, una unidad de presión superior y una herramienta de flexión.
1.FRAMA
Según los resultados del análisis de elementos finitos del marco, el acero Q355 se selecciona como material; Se usa soldadura blindada por dióxido de carbono; Se realiza el tratamiento de temple para eliminar el estrés causado por la soldadura; Asegurando así la precisión, estabilidad y alta rigidez del equipo durante la operación a largo plazo.
2. Control deslizante
Este componente se compone principalmente de un control deslizante, un tornillo de plomo de alto torque, un reductor, un riel de guía, un servomotor, etc. El accionamiento principal está controlado por un servomotor, y el método de control es el control servo sincrónico, lo que puede garantizar efectivamente la precisión de posicionamiento, la velocidad rápida y la alta capacidad de control. La lubricación del tornillo de plomo y el riel guía es lubricación automática para garantizar la vida útil y la precisión del tornillo de plomo y el riel guía durante mucho tiempo.

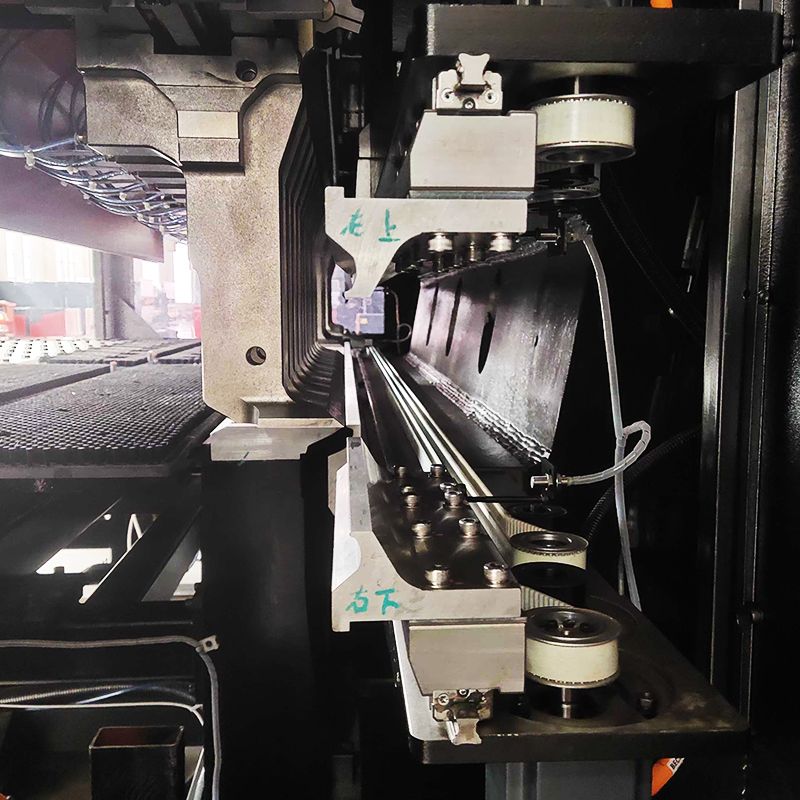

3. Herramientas de aderezo
Las herramientas de flexión se dividen en herramientas de flexión superior y herramientas de flexión inferiores. Las herramientas especiales de flexión se pueden personalizar de acuerdo con los diferentes requisitos del cliente.

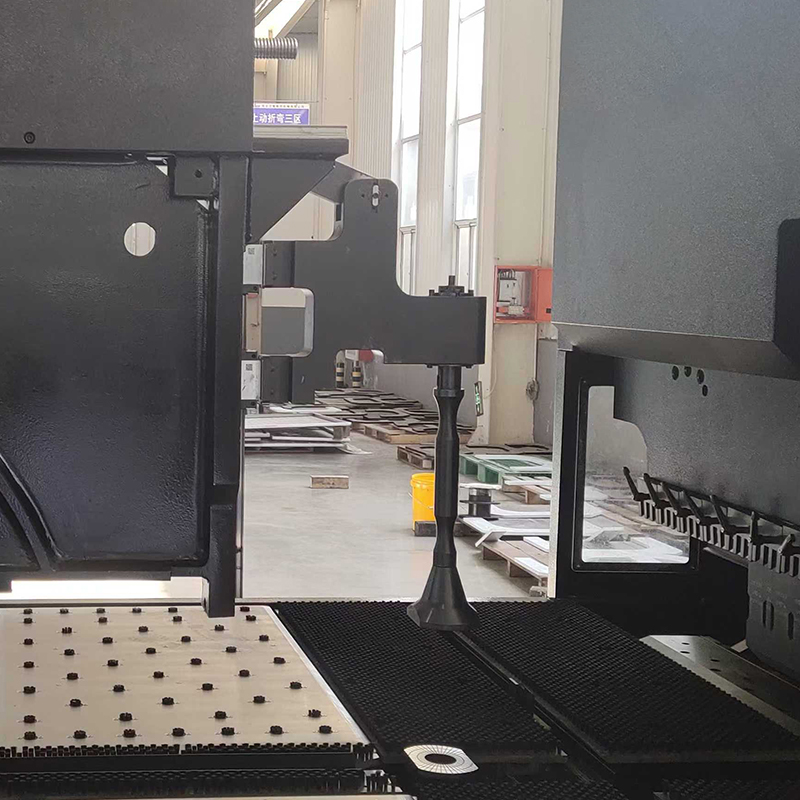

4. Unidad de prensado superior
Para cumplir con los requisitos de evitación al plegar cajas, la compañía ha desarrollado herramientas de flexión flexibles, universales y multifuncionales, con un grosor de flexión de láminas que varía de 0.5 a 2 mm.
Pantalla de pie de trabajo de flexión
