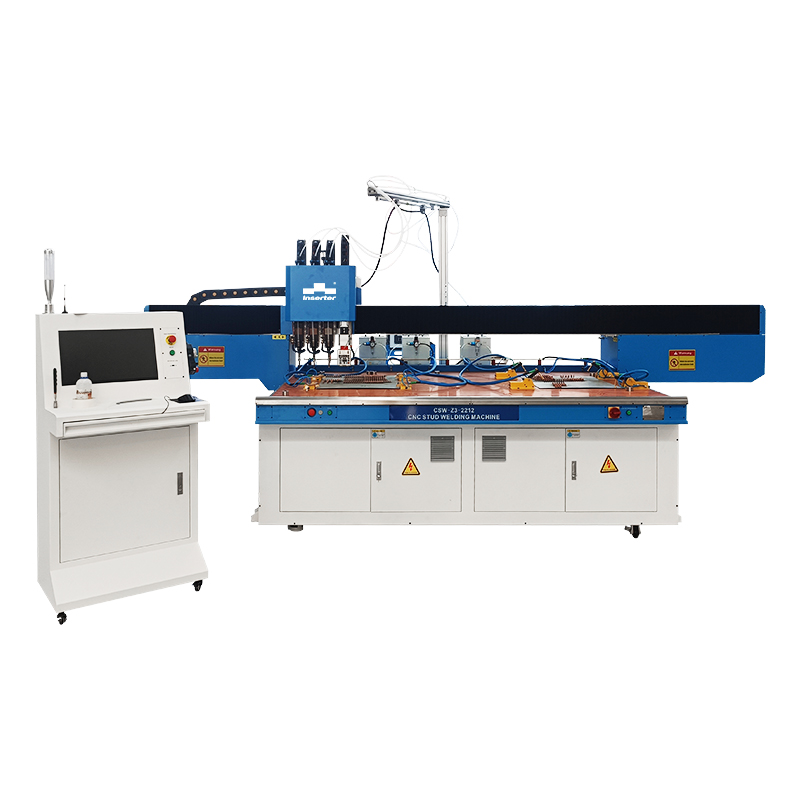

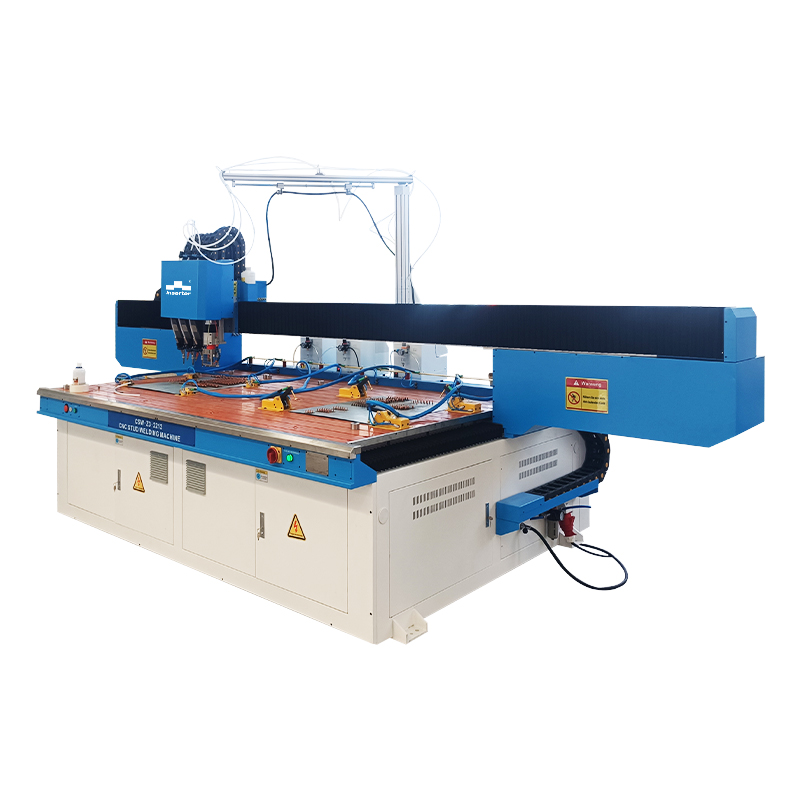

Configuración del equipo para soldadura de pernos CNC

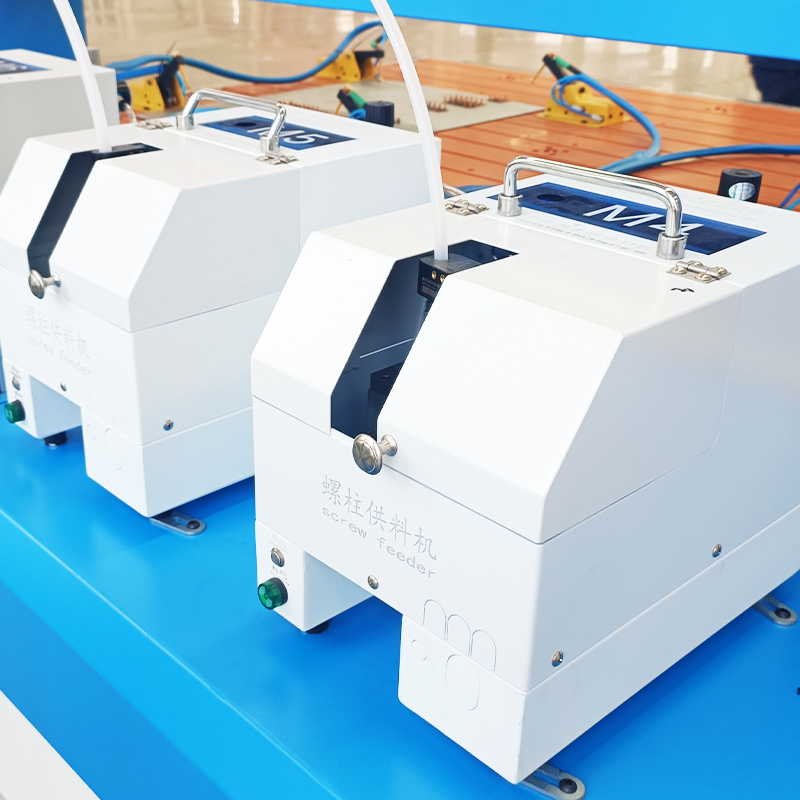

Dispositivo automático de alimentación de uñas
El mecanismo de alimentación de uñas se divide en dos tipos: tipo de placa de vibración y tipo de rodillo. La configuración estándar es el tipo de rodillo.
La placa de vibración es adecuada para tornillos especiales, y el tipo de rodillo es adecuado para tornillos ordinarios
♢ El dispositivo automático de alimentación de uñas está compuesto por un selector de uñas + mecanismo de alimentación de uñas neumático + pistola de soldadura automática + tubo de alimentación de uñas.
♢ Puede realizar la alimentación y soldadura automática de uñas, con alta confiabilidad de alimentación de uñas, detección automática de la presencia de uñas y mejorar la eficiencia y confiabilidad del sistema.
♢ El mecanismo de alimentación de uñas dedicado tiene las características de carga grande, bajo ruido, ahorro de energía y reducción del consumo.
♢ Las especificaciones de alimentación de uñas son M3-M8 (no se puede personalizar el estándar).
Unidad de mecanismo de armas de soldadura
Pistola de soldadura de alimentación directa
La máquina presenta una estructura simple y una rápida inserción de uñas y velocidad de expulsión. Es ideal para soldar acero inoxidable y placas de acero enrollado en frío, pero no es adecuada para soldadura a largo plazo de materiales galvanizados. La alimentación directa de la pistola de soldadura puede conducir a soldaduras débiles y una mala unión, y sin un pasador automático, la longevidad y la calidad de soldadura del soporte del arma pueden verse afectadas.

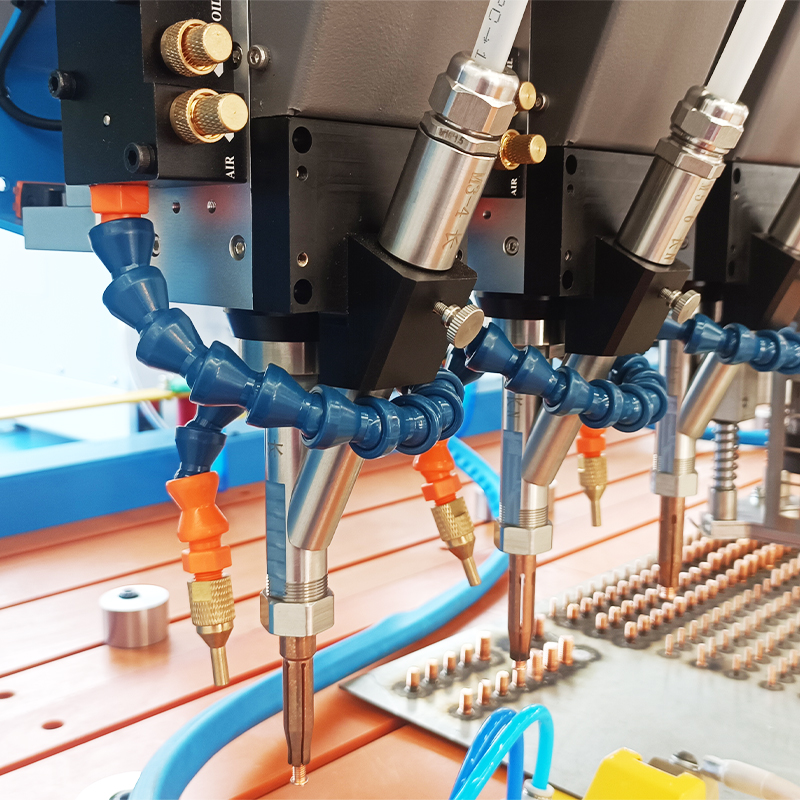

Pistola de soldadura de alimentación con inclinación
En general, se aconseja a los clientes que usen el cabezal de pistola de clavos de alimentación oblicua. En comparación con la pistola de soldadura de alimentación recta, la pistola de soldadura de alimentación oblicua tiene un diseño de estructura más razonable y simple, vida útil más larga, mejor efecto de soldadura, funciones integrales, soldadura estable y una larga vida útil de la cabeza del arma.
La pistola de soldadura de alimentación oblicua está diseñada con un eyector automático en el interior, que puede ser adecuado para varios materiales, especialmente en algunos materiales especiales (hoja galvanizada). Con el mismo valor de voltaje, el efecto de soldadura de la pistola de soldadura de alimentación oblicua es significativamente mejor que el de la pistola de soldadura de alimentación recta.
Parámetros técnicos
Número de eje controlado | 3 |
Velocidad de movimiento máxima del eje x eje | 60m/min |
Axis y velocidad de movimiento máxima | 55m/min |
Diámetro del perno/mm | M3-M8 (se puede personalizar más grande) |
Longitud del perno/mm | Rango de ajuste manual 10-25 mm (alimentación de uñas tipo tambor) Rango de ajuste manual 10-35 mm (alimentación de uñas tipo placa de vibración) (La función de ajuste automático de la longitud del perno se puede personalizar) Se puede personalizar más tiempo |
Método de alimentación de uñas | Alimentación automática de uñas |
Velocidad de soldadura | 20-35 piezas/minuto |
Fuente de gas | Volumen de gas 0.3m³/min |
Presión 0.6MPA |
Fuente de alimentación | 380V/50Hz |
